2液压管接头和普通管接头的差别
最大的最显著的区别的就是液压的压力是
大的惊人的,液压油管突然爆裂油的冲击力是很大的。
不能用普通的替换专用的接头,因为液压的都是可以承受很大压力的,普通的最多0.5个气压就已经快不行了。
3液压管快速管接头原理
快换接头,一种是带单向阀、一种是不带单向阀的。带单向阀的应用,单向阀端与气源相连,当断开时单向阀自动关闭,接通时活动端顶针把单向阀打开。自锁是利用钢球嵌入沟槽内,同时由“圆锥---圆柱”套筒把钢球锁住。

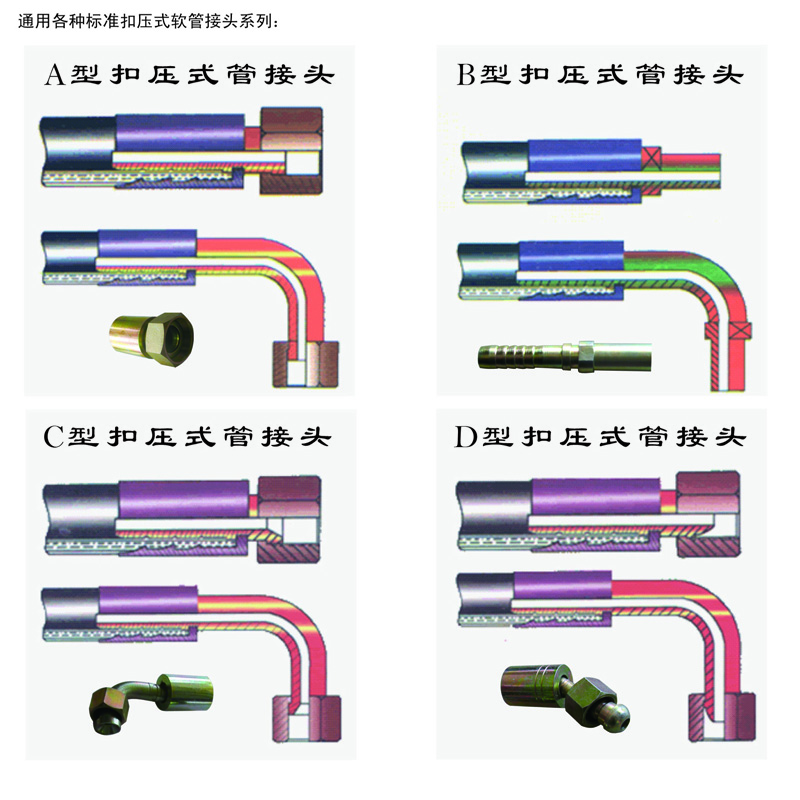

管接头的类型
类型 |
结构图 |
特点 |
表及标准号 |
焊接式管接头 |
|
利用接管与管子焊接。接头体和接管之间用O形密封圈端面密封。结构简单,易制造,密封性好,对管子尺寸精度要求不高。要求焊接质量高,装拆不便。工作压力可达31.5MPa,工作温度-25~80℃,适用于以油为介质的管路系统 |
表6~14 JB966~1003-1977 |
卡套式管接头 |
|
利用卡套变形卡住管子并进行密封,结构先进,性能良好,重量轻,体积小,使用方便,广泛应用于液压系统中。工作压力可达31.5MPa,要求管子尺寸精度高,需用冷拔钢管。卡套精度亦高。适用于油、气及一般腐蚀性介质的管路系统 |
表15~26 GB3733.1~3765-1983 |
扩口式管接头 |
|
利用管子端部扩口进行密封,不需其他密封件。结构简单,适用于薄壁管件联接 适用于油、气为介质的压力较低的管路系统,允许使用压力见表41 |
表27~41 GB5625.1~5653-1985 |
插入焊接式管接头 |
|
将需要长度的管子插入管接头直至管子端面与管接头内端接触,将管子与管接头焊接成一体,可省去接管,但要求管子尺寸严格适用于油、气为介质的管路系统 |
表43~49 JB3878-1985 |
锥密封焊接式管接头 |
|
接管一端为外锥表面加O形密封圈与接头体的内锥表面相配,用螺纹拧紧。工作压力可达16~31.5MPa,工作温度-25~80℃ 适用于油为介质的管路系统 |
表50~62 JB/T6381~6385-1992 |

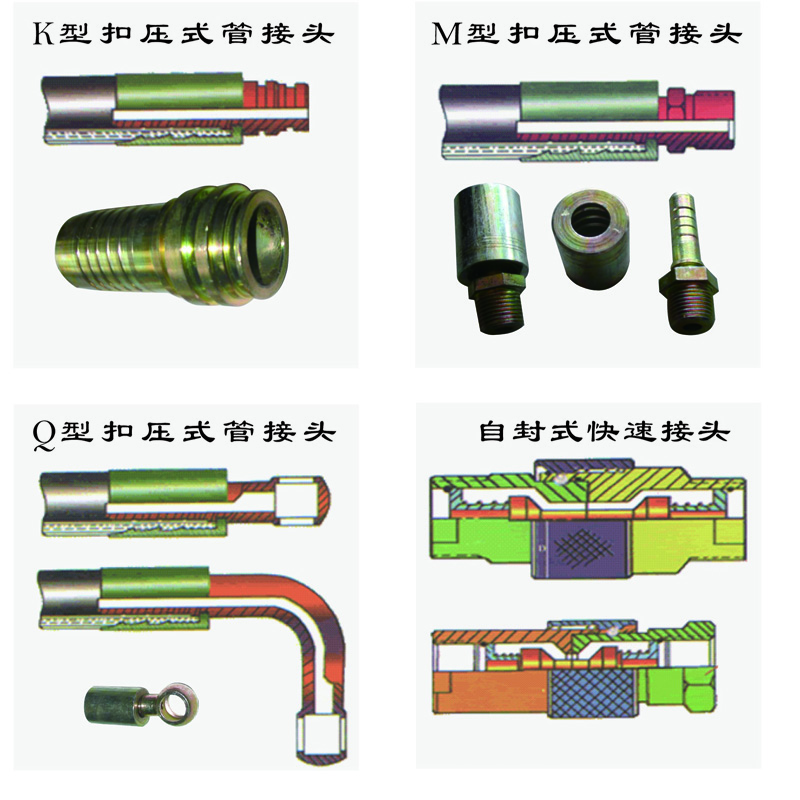

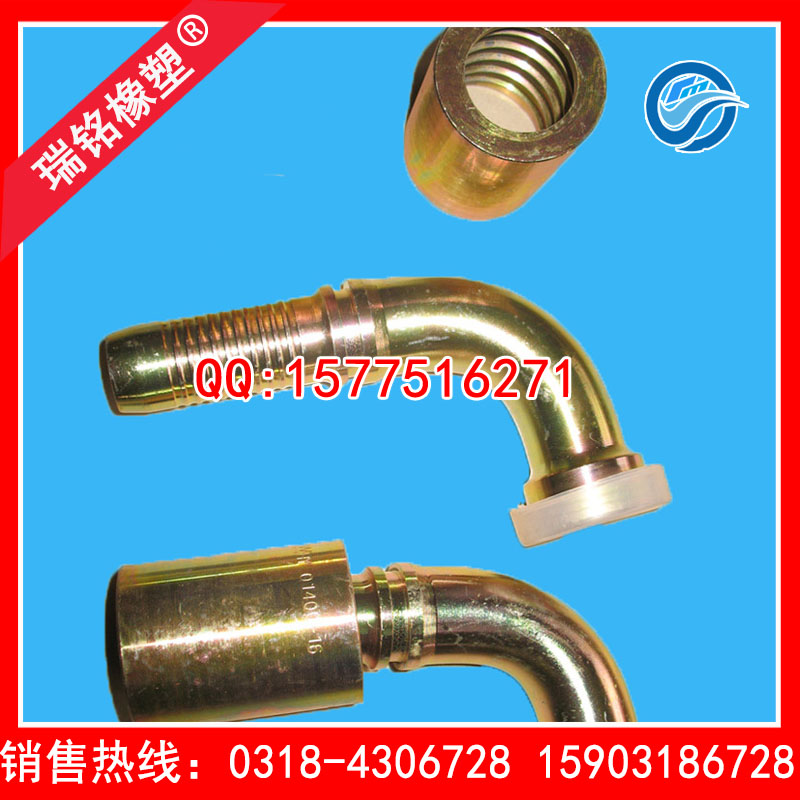

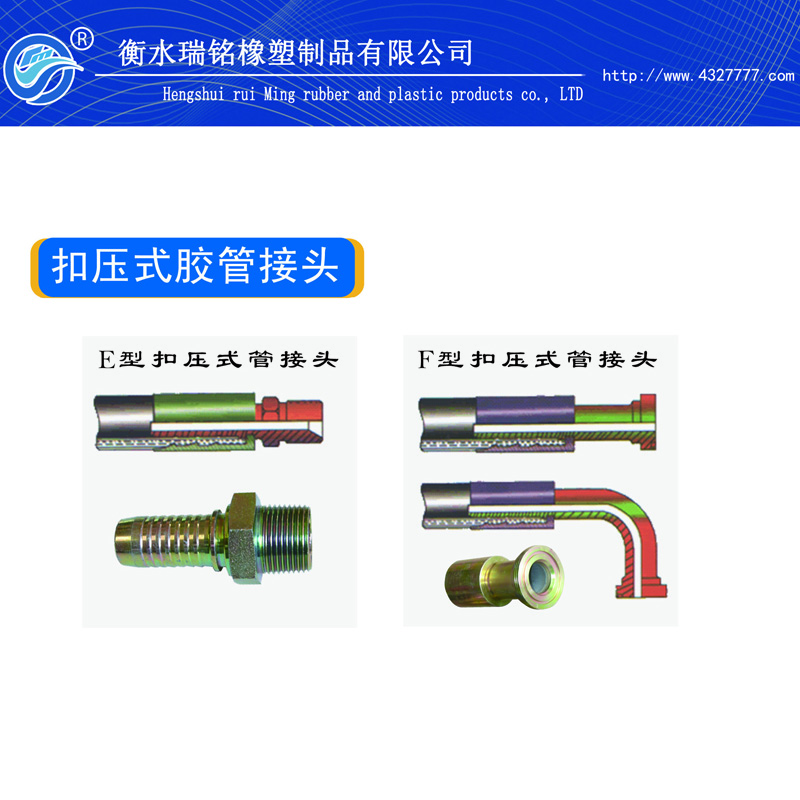

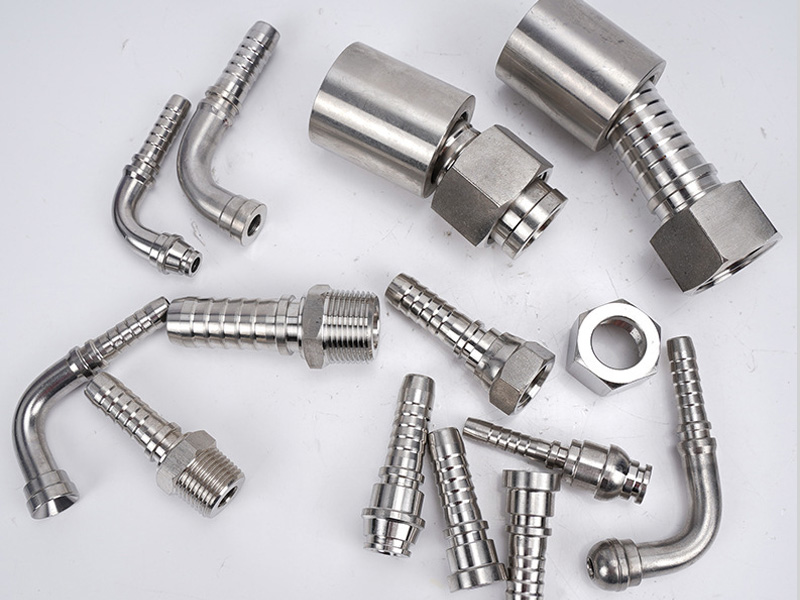

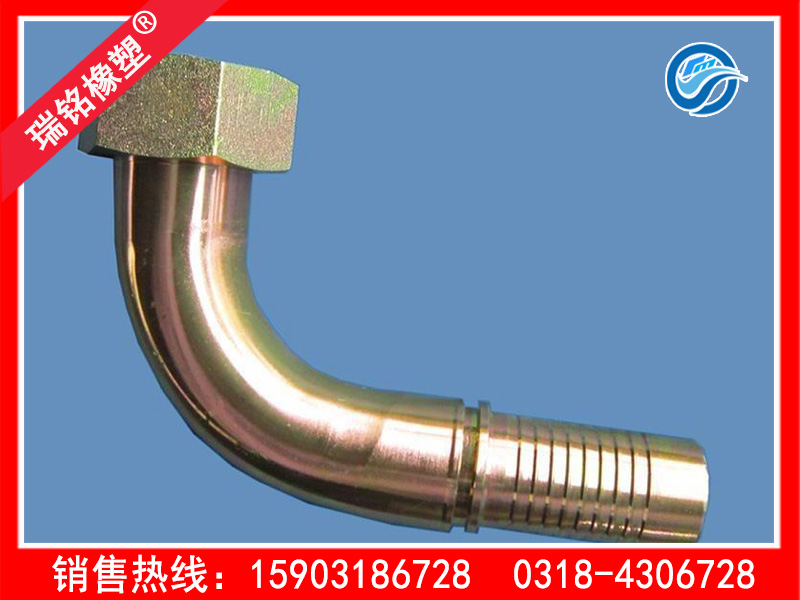

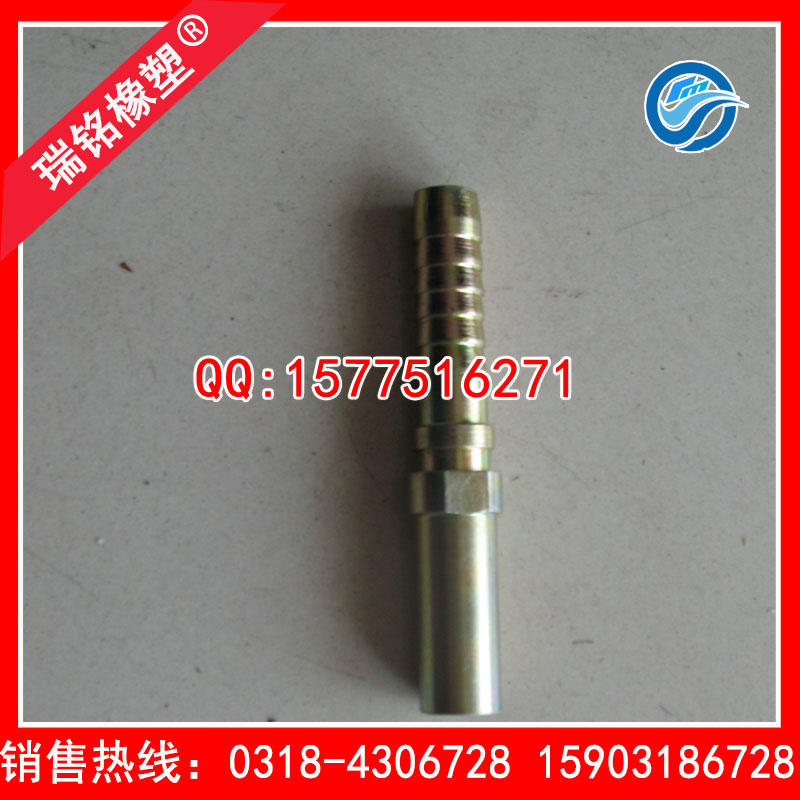

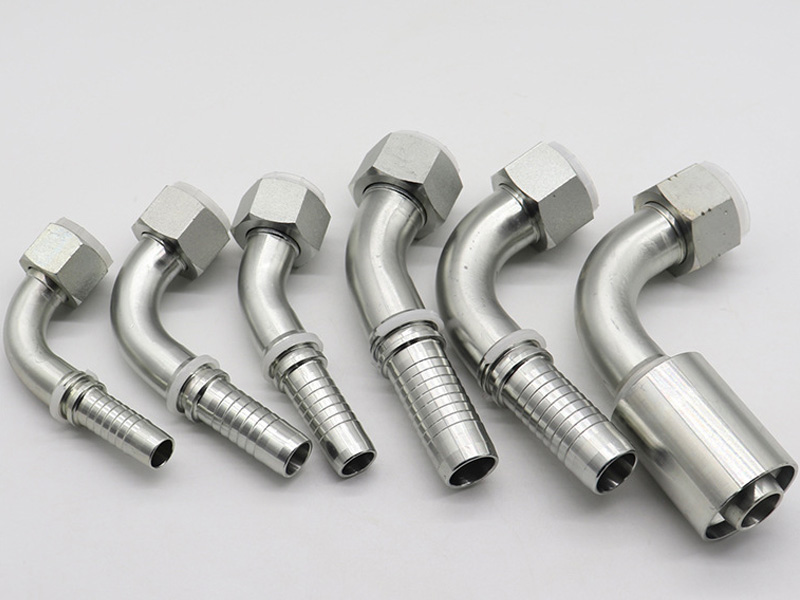

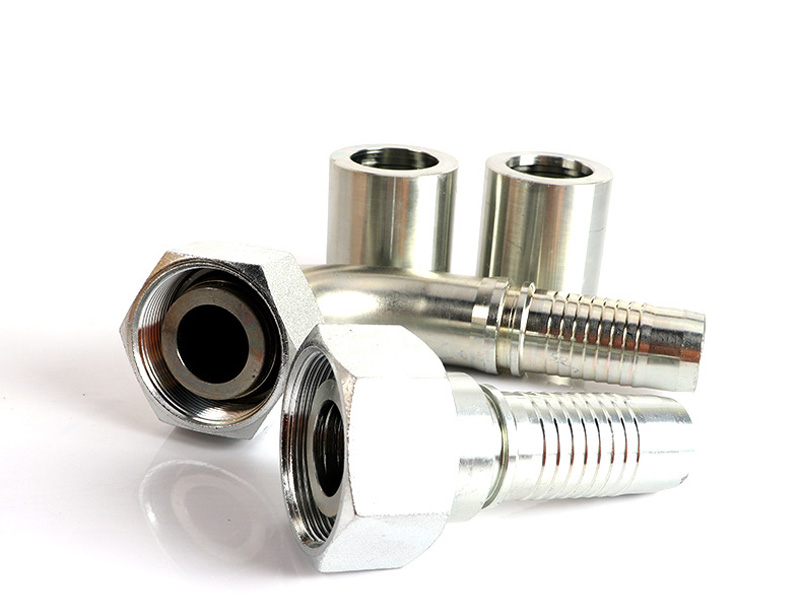

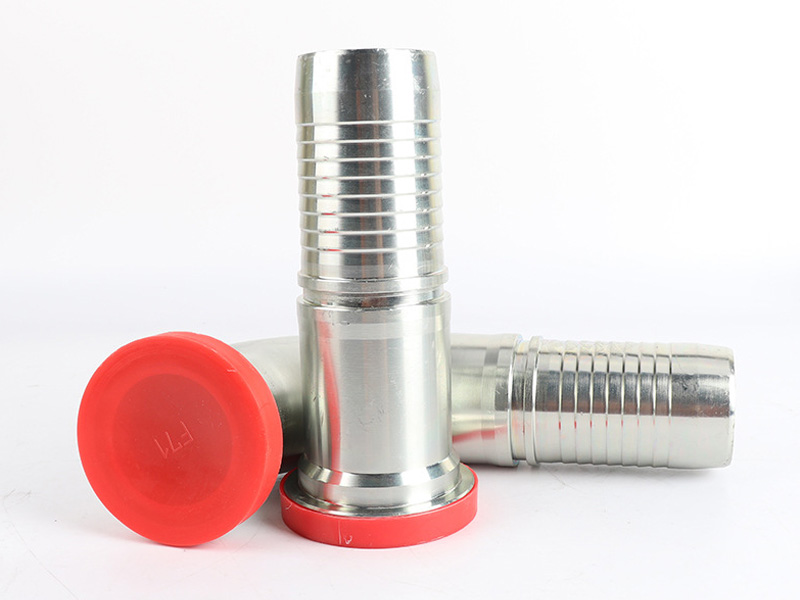

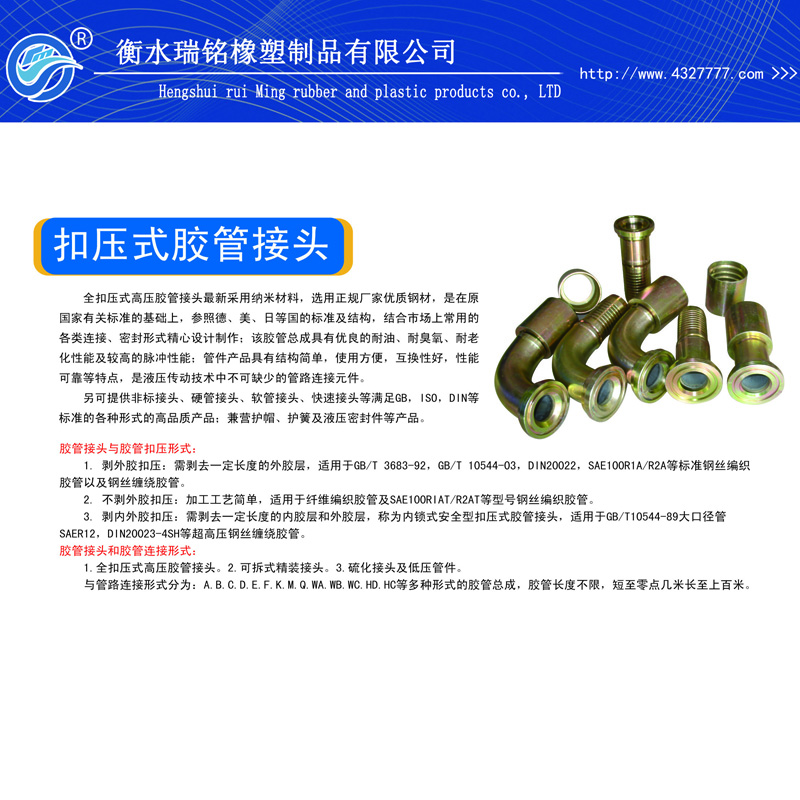

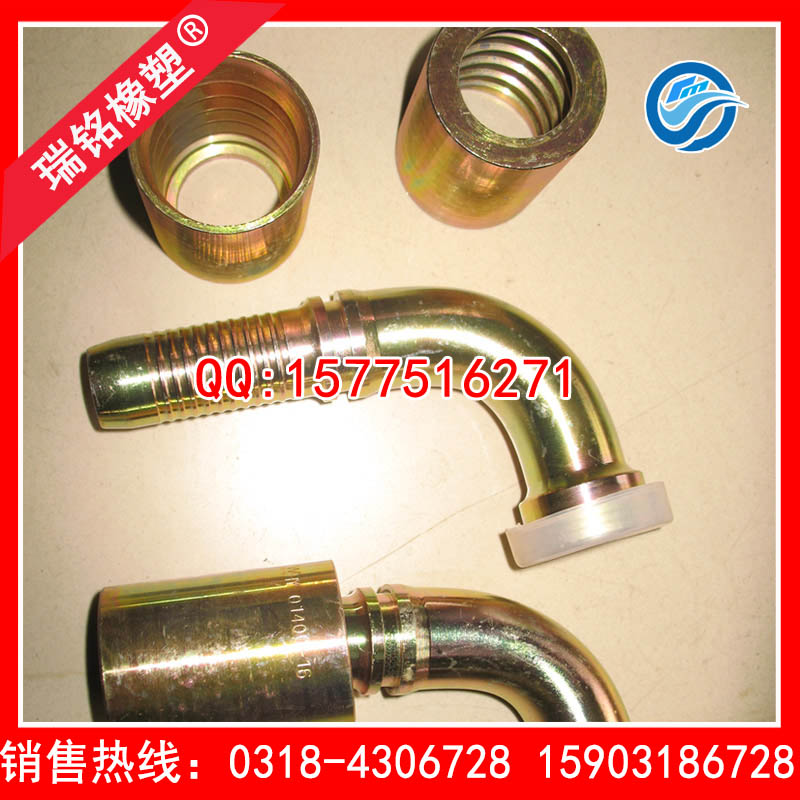

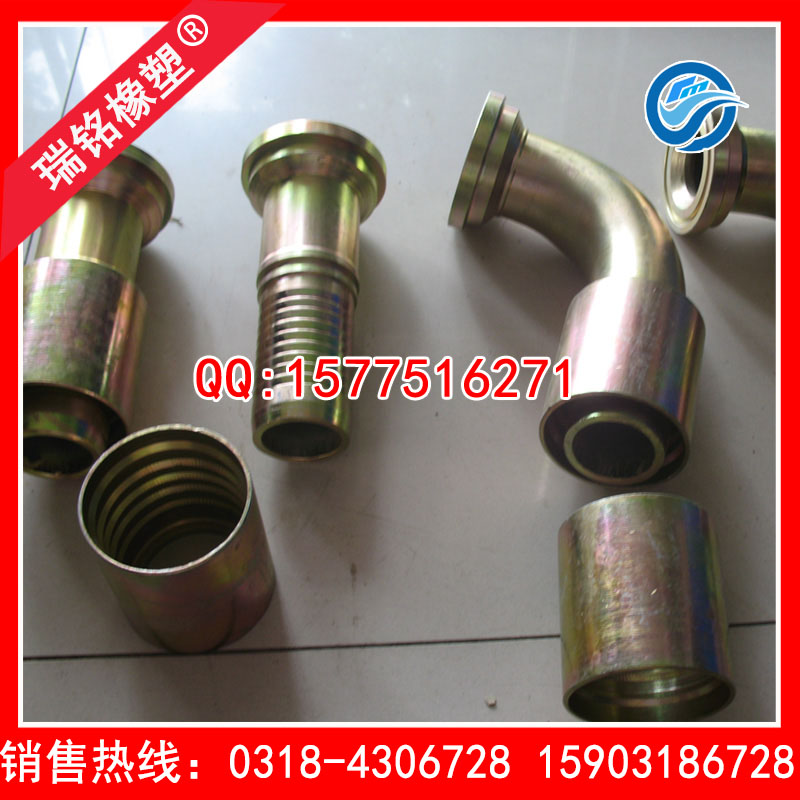

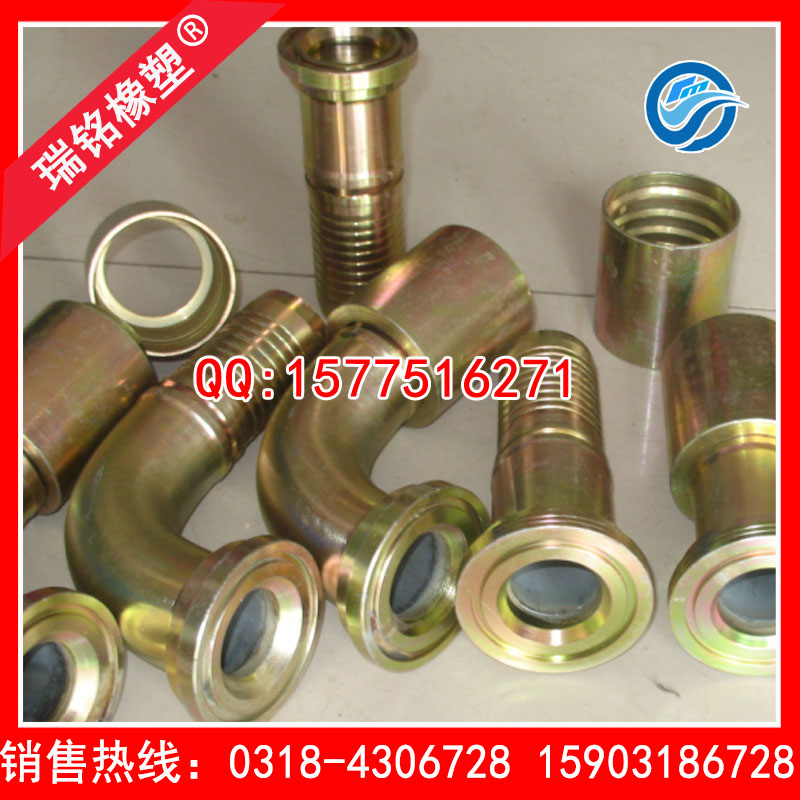

扣压式胶管接头 |
|
安装方便,但增加了一道收紧工序。胶管损坏后,接头外套不能重复使用,与钢丝编织胶管配套组成总成。可与带O形圈密封的焊接管接头联接使用。适用于油、水、气为介质的管路系统。介质温度:油:-30~80℃;空气,-30~50℃;水、80℃以下 |
JB/ZQ4427~4428-1986 |
三瓣式胶管接头 |
|
装配时不需剥去胶管的外胶层。对胶管外径稍有不同的胶管,靠接头外套对胶管的预压缩量来补偿。胶管的预压缩量在31%~50%范围内能保证在工作压力下无渗漏,不会拔胶、外胶层不断裂。可与焊接式管接头,快换接头,卡套式管接头联接使用,适用于油、水、气为介质的管路系统,其工作压力,介质温度按联接的胶管限定 |
JB/ZQ4429~4431-1986 |
快换接头(两端开闭式) |
|
管子拆开后,可自行密封,管道内液体不会流失,因此适用于经常拆卸场合。结构比较复杂,局部阻力损失较大。适用于油、气为介质的管路系统,工作压力低于31.5MPa,介质温度-20~80℃ |
JB/ZQ4434-1986 |
快换接头(两端开放式) |
|
适用于油、气为介质的管路系统,其工作压力介质温度按联接的胶管限定 |
JB/ZQ4435-1986 |
