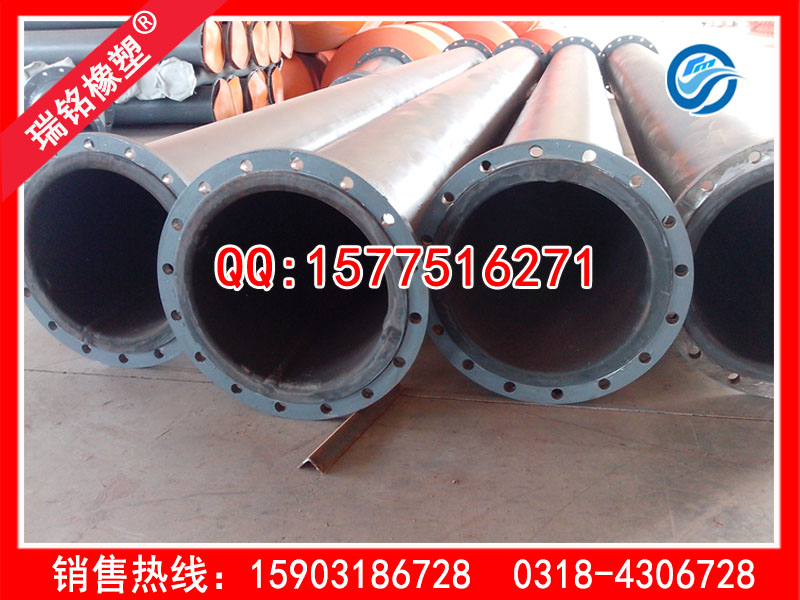

防腐衬胶管道

发布时间：2020/04/30 点击量：

防腐衬胶管　衬里胶可是硬胶、半硬胶或软胶，还可交替使用，也可是多层（如一层硬胶、一层软胶）。

（1）防腐衬胶管物性指标

项　　目		软胶	硬胶
衬里层断裂强度(MPa)≥		15	17
衬里与骨架180^。　剥离强度：(KN/m)≥		7	7
衬里层扯断伸长率：(%)≥		550	400
衬里层定伸应力：(300%，MPa)≥		8	10
衬里层阿克隆磨耗减量：(cm³/1.61km)≤		0.2	0.1
衬里层热空气老化断裂强度变化率(70℃×72h，%)≤		10	10
衬里硬度	邵尔A型	50～70	>70
衬里硬度	邵尔D型	-	48～80
衬里层耐酸碱断裂强度变化率：(室温×7天，%)≤	30%浓度HC1	10	10
	50%浓度H₂SO₄	10	10
	30%浓度NaOH	10	10

（2）防腐衬胶管规格（耐磨衬里胶厚度8mm/层）。

螺旋焊管为钢架的防腐衬胶钢管规格表

无缝钢管为钢架的防腐衬胶钢管规格表

钢管规格 (mm)	理论重量(kg/m)			工作压力 (MPa)
钢管规格 (mm)	钢管	衬里胶	衬胶钢管	工作压力 (MPa)
φ219.1×6	32.03	6.16	38.19	0～4.0
φ244.5×6	35.79	6.93	42.72	0～4.0
φ273×6	40.01	7.79	47.8	0～4.0
φ325×6	47.54	9.36	56.9	0～2.5
φ377×6	55.40	10.91	66.31	0～2.5
φ426×6	62.65	12.4	75.05	0～2.5
φ457×6	67.23	13.33	80.56	0～1.6
φ529×6	77.89	15.49	93.38	0～1.6
φ630×7	108.05	18.48	126.53	0～1.6
φ660×7	113.23	19.39	132.62	0～1.6
φ720×7	123.59	21.2	144.79	0～1.6
φ820×8	160.70	24.16	184.86	0～1.6
φ920×8	180.43	27.17	207.6	0～1.6
φ1020×8	200.16	30.19	230.35	0～1.0

钢管规格 (mm)	理论重量(kg/m)			工作压力 (MPa)
钢管规格 (mm)	钢管	衬里胶	衬胶钢管	工作压力 (MPa)
φ32×3.5	2.15	0.67	2.82	0～10.0
φ57×3.5	4.62	1.41	6.03	0～6.4
φ76×4	7.10	1.97	9.07	0～6.4
φ89×4	8.38	2.35	10.73	0～6.4
φ108×5	12.70	2.85	15.55	0～6.4
φ159×5	18.99	4.4	23.39	0～4.0
φ219×6	31.52	6.16	37.68	0～4.0
φ273×6.5	42.72	7.76	50.48	0～4.0
φ325×8	62.54	9.23	71.77	0～4.0
φ377×9	81.67	10.75	92.42	0～4.0
φ426×9	92.55	12.21	104.76	0～4.0
φ530×9	115.63	15.36	130.99	0～2.5
φ560×9	122.29	16.27	138.56	0～2.5
φ630×10	145.36	18.29	163.65	0～2.5
